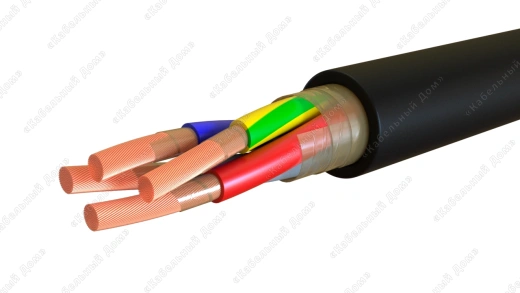

Кабель КГ 3х25+1х10, 1 кВ

Кабель КГ 3х25+1х10, 1 кВ — гибкий силовой кабель для подключения трёхфазного оборудования с дополнительной жилой меньшего сечения. Этот маркоразмер берут там, где нужно одновременно передать рабочую нагрузку по трём фазам и вывести отдельную жилу под заземление или вспомогательную цепь по проекту. На практике его ставят на стройплощадках, в цехах, на временных линиях питания и при подключении передвижных установок.

Расшифровка марки кабеля КГ 3х25+1х10, 1 кВ

● К — кабель
● Г — гибкий

Основные характеристики

● Количество жил — 4
● Сечение жил — 3×25 мм² + 1×10 мм²
● Материал жил — медь
● Номинальное напряжение — до 1 кВ
● Тип изоляции и оболочки — резиновая изоляция и резиновая оболочка
● Форма кабеля — круглая

Конструкция кабеля

● Многопроволочные медные жилы повышенной гибкости
● Три основные токопроводящие жилы сечением 25 мм²
● Одна дополнительная жила сечением 10 мм²
● Индивидуальная резиновая изоляция каждой жилы
● Скрутка жил в общий сердечник
● Заполнение межжильного пространства для сохранения формы кабеля
● Наружная оболочка из гибкой износостойкой резины

Описание и применение

Кабель КГ 3х25+1х10, 1 кВ используют для питания трёхфазных потребителей, где по схеме нужна ещё одна отдельная жила — чаще всего под PE или служебную цепь. Такой кабель часто идёт на подключение станков, компрессоров, насосов, строительных механизмов и мобильных электроустановок. Основное сечение 25 мм² даёт нормальный запас по нагрузке для силовой части, а дополнительная жила 10 мм² закрывает типовые проектные задачи без перехода на более тяжёлый кабель. Резиновая оболочка хорошо переносит изгибы, вибрацию и работу на улице, поэтому КГ удобен в реальной эксплуатации, а не только на бумаге. Но для прямой прокладки в земле без защиты, а также для стационарной внутренней проводки вместо профильного силового кабеля его обычно не закладывают.

Где используется кабель КГ 3х25+1х10, 1 кВ

● Подключение передвижных компрессоров и насосов на стройке
● Питание трёхфазных станков с отдельной жилой заземления
● Временные линии электроснабжения бытовых и производственных модулей
● Подключение кранового и подъёмного оборудования
● Электропитание сварочных постов и мобильных мастерских
● Подвод питания к распределительным щитам временного электроснабжения

Преимущества данного маркоразмера

● Удобен в монтаже: сечение уже рабочее, но кабель ещё не избыточно тяжёлый
● Есть запас по нагрузке для большинства распространённых трёхфазных подключений
● Дополнительная жила упрощает подключение по проектам, где нужен PE-проводник
● Характеристики остаются стабильными при изгибах и подвижной эксплуатации
● При нормальных условиях служит долго и спокойно выдерживает интенсивную работу на объекте

Практические нюансы при выборе и монтаже

На практике этот кабель выбирают, когда точно понятно назначение четвёртой жилы. Частая ошибка — считать, что дополнительная жила 10 мм² автоматически решает любой вопрос по нулю и защите. Нет, здесь нужно смотреть схему, проект и требования к сечению защитного проводника. Ещё один промах — брать КГ для скрытой стационарной прокладки просто потому, что он мягкий. Путают его обычно с КГ 3х25 без дополнительной жилы и с вариантами, где четвёртая жила имеет другое сечение: внешне они близки, а по задаче уже разные.

Нормативная база

Кабель КГ 3х25+1х10, 1 кВ выпускается по ГОСТ или ТУ, действующим для гибких силовых кабелей с медными жилами и резиновой изоляцией. Допускается к применению на гражданских и промышленных объектах при соблюдении проектных требований и условий эксплуатации.

Как понять, что вам подходит именно этот кабель

● Рассчитайте рабочую нагрузку по трём фазам
● Оцените условия прокладки: подвижное подключение, улица, вибрация, временная линия
● Проверьте требования проекта по числу жил и сечениям
● Уточните, нужна ли отдельная защитная жила и достаточно ли для неё 10 мм²

Если есть сомнения по схеме подключения, лучше сразу обсудить задачу со специалистом.

Цена кабеля КГ 3х25+1х10, 1 кВ

Стоимость за метр зависит от объёма меди, производителя, длины поставки и общей партии. При закупке на объект цена обычно считается отдельно, потому что объём здесь уже заметно влияет на итог. Возможен расчёт под конкретную задачу — по метражу, форме отгрузки и требуемому запасу.

Доставка и наличие

Кабель КГ 3х25+1х10, 1 кВ отгружается со складов и напрямую с заводов, в зависимости от наличия и объёма. Возможна поставка в бухтах, на барабанах или мерной резкой под объект. Доставка доступна по всей России. Оставьте заявку, уточните наличие или свяжитесь с менеджером, чтобы быстро получить сроки и расчёт по нужному объёму.
