Кабель ВВГнг(А)-LS 4х16, 1 кВ

ВВГнг(А)-LS 4х16, 1 кВ — силовой медный кабель для стационарной прокладки, когда нужен четырёхжильный комплект для трёхфазной линии (обычно 3 фазы + рабочий ноль). Этот маркоразмер берут на питание распределительных щитов, вводы в небольшие здания, линии к инженерному оборудованию и групповые магистрали, где 10 мм² уже маловато, а 25 мм² избыточно. В реальной эксплуатации его чаще ставят в лотках, трубах и кабель-каналах внутри объектов, а также в технических помещениях и шахтах, где важна малодымность оболочки.

Расшифровка марки кабеля ВВГнг(А)-LS 4х16, 1 кВ

В — изоляция жил из ПВХ
В — наружная оболочка из ПВХ
Г — без брони (без защитных покровов)
нг(А) — не распространяет горение при групповой прокладке (категория А)
LS — пониженное дымо- и газовыделение

Основные характеристики

• Количество жил — 4

• Сечение жил — 16 мм²

• Материал жил — медь

• Номинальное напряжение — 0,6/1 кВ

• Тип изоляции и оболочки — ПВХ (исполнение нг(А)-LS)

• Форма кабеля — круглый

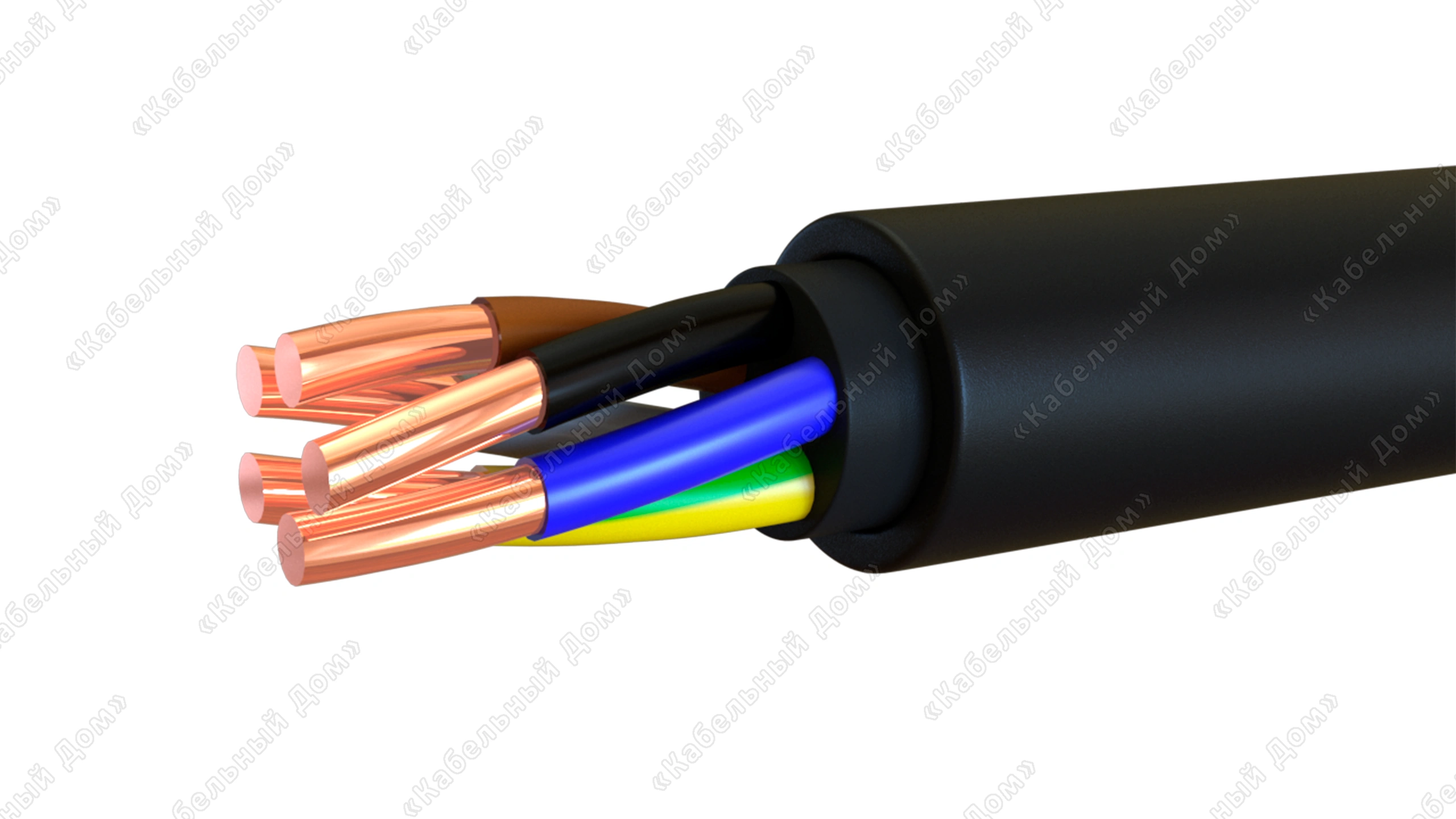

Конструкция кабеля

• Четыре медные токопроводящие жилы 16 мм² (как правило, многопроволочные для удобства монтажа)

• Индивидуальная изоляция каждой жилы ПВХ-компаундом

• Скрутка жил в сердечник с заполнением для сохранения формы (по исполнению)

• Наружная оболочка из ПВХ-компаунда нг(А)-LS с пониженным дымо- и газовыделением

Описание и применение

Кабель ВВГнг(А)-LS 4х16, 1 кВ применяют для передачи и распределения электроэнергии в сетях до 1 кВ при стационарной прокладке. Он хорошо подходит для линий с заметной нагрузкой: питание щитов, насосов, вентиляции, небольших технологических установок — там, где важно держать ток и не ловить лишнюю просадку на длине. Кабель прокладывают по лоткам, в коробах, трубах, в кабельных помещениях и шахтах; исполнение нг(А) рассчитано именно на групповые трассы. Оболочка LS при возможном возгорании даёт меньше дыма и агрессивных газов — это критично для путей эвакуации и плотных кабельных коридоров. Ограничения простые: кабель без брони, поэтому в земле и в местах с риском механических повреждений нужна защита (труба, гильза, короб), а для подвижных подключений он не предназначен.

Где используется кабель ВВГнг(А)-LS 4х16, 1 кВ

• Питание распределительного щита (ЩР/ВРУ) в небольшом здании или пристройке по схеме 3P+N

• Линия к насосной группе (ХВС/ГВС), повысительным насосам, узлу подпитки

• Подключение приточно-вытяжной установки, чиллера малой/средней мощности через автомат в щите

• Магистраль по лотку на складском или производственном участке к нескольким силовым шкафам

• Питание компрессора/станка через распределительный пункт в цеху

• Внутренние кабельные трассы в ТП, электрощитовых и технических этажах с плотной укладкой

Преимущества данного маркоразмера

• Формат 4 жилы удобен для трёхфазной линии с рабочим нулём — меньше соединений и проще трасса

• 16 мм² даёт уверенный запас по нагрузке для типовых силовых потребителей и вводов

• Исполнение нг(А)-LS подходит для групповой прокладки в лотках и шахтах, где требования по дымности не формальные

• Стабильные характеристики на длине — меньше проблем с падением напряжения при корректном расчёте

• Долгий срок службы при нормальной разделке, правильных наконечниках и защите трассы

Практические нюансы при выборе и монтаже

Первое, что проверяют — нужен ли PE в составе кабеля. 4х16 чаще закрывает схему 3P+N, а «земля» идёт отдельным проводником/шиной; если проект требует 3P+N+PE одним кабелем, это уже другой маркоразмер. Второй момент — оконцевание: на 16 мм² иногда пытаются «зажать как есть» без наконечников, особенно в щитах; потом греется контакт и плавится изоляция возле автомата. Третий — прокладка в трубе: берите запас по диаметру, иначе протяжка превращается в борьбу, а оболочку легко надрать на поворотах. И да, часто путают с АВВГнг(А)-LS 4х16 (алюминий): смотрите маркировку и паспорт, а не «по ощущениям».

Нормативная база

Кабель ВВГнг(А)-LS 4х16, 1 кВ выпускается по ГОСТ и/или ТУ на силовые кабели с медными жилами, ПВХ-изоляцией и оболочкой в исполнении нг(А)-LS. Допускается к применению в гражданских и промышленных электроустановках при соблюдении проектных требований и правил монтажа.

Как понять, что вам подходит именно этот кабель

• Рассчитайте ток нагрузки и режим работы (длительная нагрузка, пуски двигателей)

• Оцените условия прокладки: лоток/труба, группировка, температура, длина трассы

• Сверьтесь с проектом: нужен ли именно нг(А)-LS и достаточно ли 16 мм² по падению напряжения

• Уточните, как организован защитный проводник (PE): отдельной жилой или отдельной линией
  Если сомневаетесь — лучше обсудить задачу со специалистом и проверить расчёт по трассе.

Цена кабеля ВВГнг(А)-LS 4х16, 1 кВ

Цена за метр зависит от стоимости меди, завода-изготовителя, партии и формы поставки. На объект обычно считают не только метраж, но и запас на разделку/подключения, а также учитывают, нужна ли поставка мерными отрезками или на барабане. Под ваш проект можно быстро посчитать объём и собрать спецификацию без лишнего запаса.

Доставка и наличие

Отгружаем ВВГнг(А)-LS 4х16 со складов и напрямую с заводов. Доступны варианты поставки в бухтах, на барабанах или резка в размер — как удобнее под монтаж. Доставка по всей России, возможна комплектация объекта несколькими позициями в одной отгрузке.
Оставьте заявку, уточните наличие и срок поставки или свяжитесь с менеджером — подскажем по делу и оперативно посчитаем.
